粉砕用のセラミックボール(粉砕メディア)を選ぶときに確認したい、粉砕方式・メディアの形状・充填率・サイズの考え方をまとめました。数値は目安です。原料や機械の条件によって変わるため、最終的な選定はお問い合わせください。
粉砕方式を確認する(湿式・乾式)
原料を水分と一緒に粉砕する「湿式」か、水分を含まず粉砕する「乾式」かを、まず明確にします。水に濡れると性質が変わってしまう原料や、乾式で温度が上がりすぎると爆発のおそれがある原料もあるため、十分な注意と作業者への情報共有が必要です。垂直型・水平型など機械の方式によっても、ボールにかかる衝撃は変わります。
粉砕方式そのものの違いは、粉砕と破砕の比較で詳しく説明しています。
選定前に確認しておきたい4つのポイント
ボールを選ぶ前に、次の4点を確認しておくと検討がスムーズです。
粉砕前の粒度はどれくらいか、粉砕後に求める粒度はどれくらいかを確認します。
原料によっては湿式がNG、逆に乾式がNGな場合があります。垂直型・水平型など方式によってもボールにかかる衝撃が変わります。
粉砕中、ボール自体もごく少量ですが削れて原料に混ざります。主成分であるアルミナやシリカなどが、どれくらいまでなら混ざっても大丈夫かを確認します。
上記3つのポイントが明確になれば、使用するボールの種類は絞り込めます。実際の大きさは、担当者との相談または試験で決定します。
メディアの形状を選ぶ(丸・三角・異形)
粉砕用のメディアには、ボール型のほか、磨き用の三角や異形など様々な形状があります。原料を細かくするという用途であれば、ボール型で対応できます。
適切な充填率を計算する

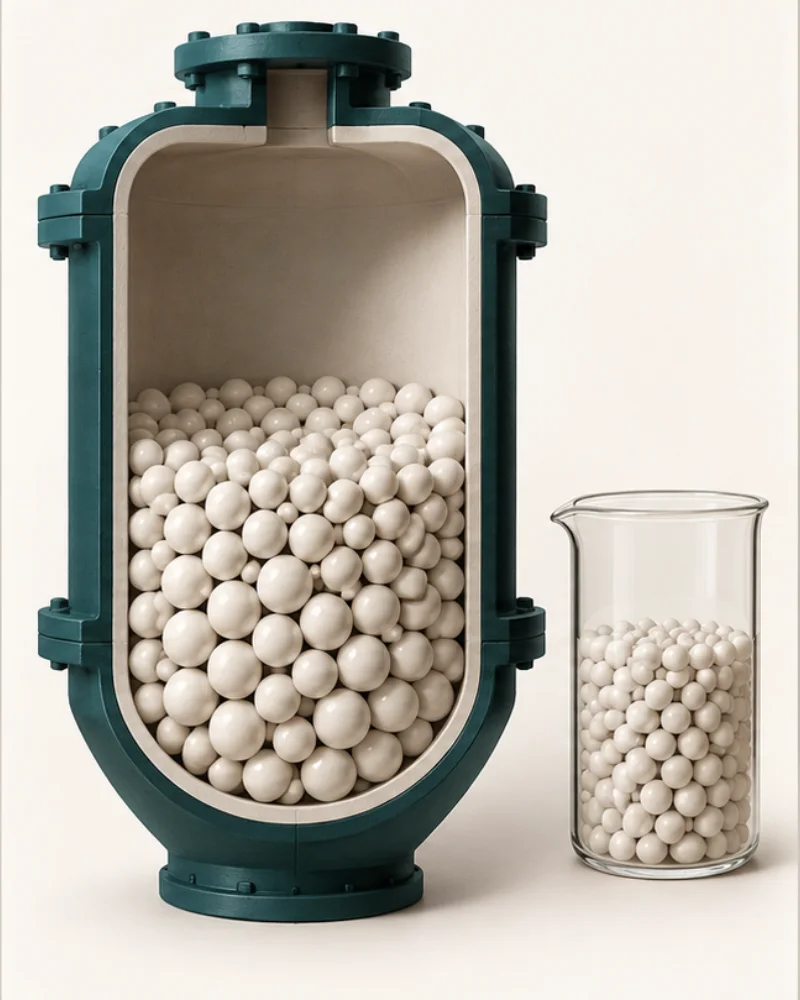

基本的には、機械の容量に対して40%前後の充填率をベースに調整します。ただし、重量(kg)で計算する場合は、比重によって容積が変わる点に注意が必要です。たとえば1,000Lの機械で40%の充填率であれば400Lになりますが、比重の重いボールを使用すると、400kg分を充填しても容積としては200L分しかない、ということが起こり得ます。材料ごとの補正値は個別にご案内していますので、お問い合わせください。
ボールサイズ(粒径)の選び方
粉砕用ボールのサイズは、規格である程度大きさが決まっています。目安はΦ数mm程度からΦ50mm程度まで、5〜10mm刻みが一般的です。

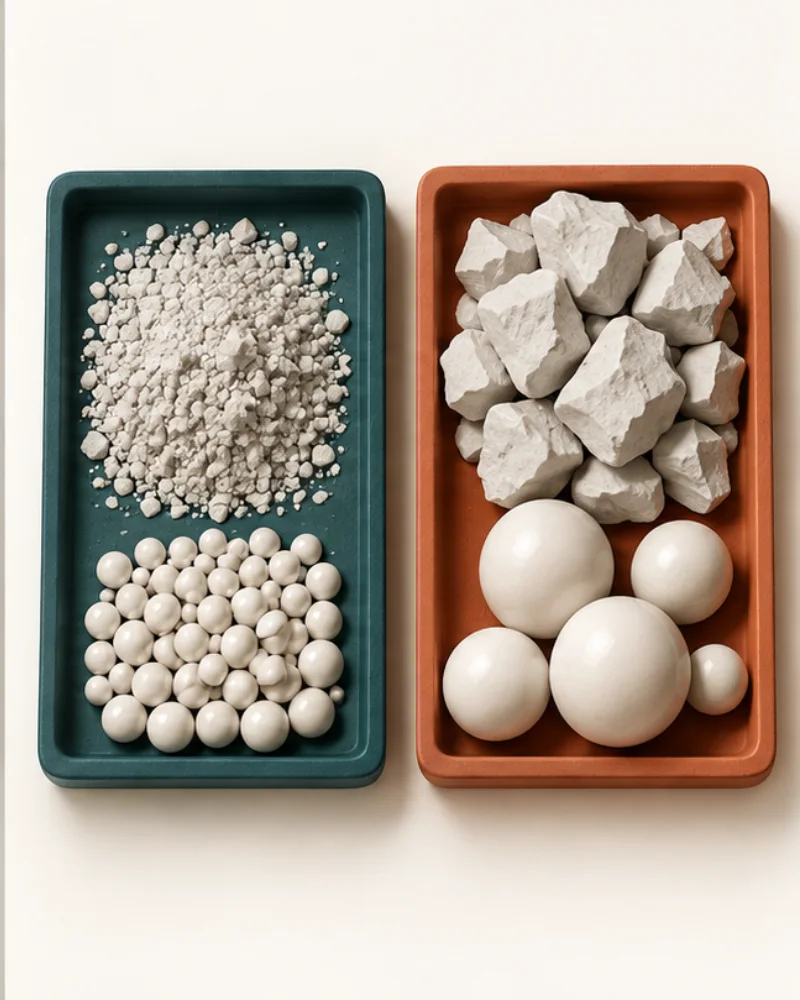

サイズを選ぶポイントの一つは、粉砕する原料の大きさです。投入する原料が大きいほど、ボールのサイズは大きい方が早く小さくできますが、30mm程度の原料を投入すると、機械の中でボール同士がぶつかる衝撃も大きくなるため、割れやかけのリスクも大きくなります。また、仕上がりの粒度をどれくらいの細かさに狙うかによっても、ボールのサイズは変わります。
セラミックボールは割れるのか
